Set 6 Elettrodi Precordiali diametro 30mm

Set 6 Elettrodi Precordiali diametro 30mm
ELETTRODI ECG UNIVERSALI RIUTILIZZABILI

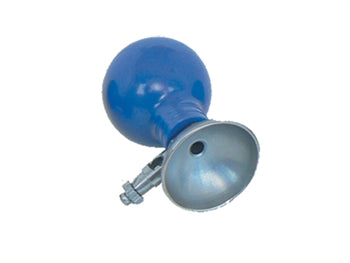

Set di 6 elettrodi precordiali Ø 30 mm - contatti in argento
• LATEX FREE
• NICKEL FREE

Posizionamento dei sei elettrodi Set 6 Elettrodi Precordiali diametro 30mm

Per posizionare le sei derivazioni precordiali:

Individuare dove posizionare l’elettrodo V1 (rosso): posizionati a sinistra del paziente; usando come riferimento la fossa soprasternale (fossetta dove si congiungono le clavicole, si apprezza sulla parte alta dello sterno), posizionarvi sopra il pollice della mano sinistra. Cercare con l’indice il primo spazio intercostale (allungandovi verso destra e un po’ più in basso del pollice), da qui sarà automatico trovare il secondo spazio con il medio, il terzo con l’anulare ed infine con il mignolo troverete il 4° spazio intercostale parasternale di destra: lì sarà posizionato V1.

V2 (giallo): giusto a sinistra di V1, parte opposta dello sterno troverete il 4° spazio intercostale parasternale di sinistra, lì dovrete posizionate V2. Importante: lo sterno è largo mediamente non oltre i 4 centimetri, quindi V1 e V2 non dovrebbero essere più distanti di tale misura.

Posizionare V3 (verde) e V4 (marrone): prima posizionamo V4, individuate la clavicola sinistra e fissate un punto a metà lungo l’osso. In seguito con il riferimento costale di V2 apprezzate il 5° spazio intercostale con la tecnica del dito. Ora individuate il punto dove posizionare V4 nell’intersezione tra una linea che scende dalla metà della clavicola e che infine incontri il 5° spazio intercostale. Lì posizionate l’elettrodo V4. V3 va posizionato nel punto a metà della linea tra V2 e V4 ovunque questo punto si trovi, anche se nelle donne vi fosse presente del seno (non impedisce la rilevazione del segnale elettrocardiaco).

Posizionare V5 (nero): individuate la linea ascellare anteriore, più o meno dove inizia l’incavo ascellare, e lungo tale linea, trovate il 5° spazio intercostale: lì posizionare V5.

Posizionare V6 (viola): individuate la linea ascellare media (circa a metà dell’ascella) e lungo tale linea, trovate il 5° spazio intercostale: lì posizionare V6. Tenere conto che V5 e V6 risalgono un poco rispetto a V4, perché le coste sono concave verso l’alto.
